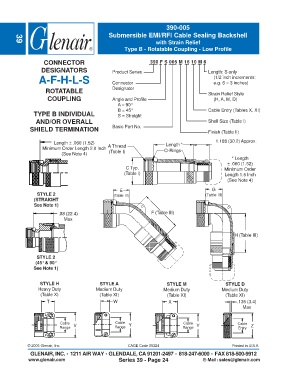

P. 286

390-005
                                              Submersible EMI/RFI Cable Sealing Backshell
                                                                  with Strain Relief
        39
                                                     Type B - Rotatable Coupling - Low Profile

                   CONNECTOR                                    390 F S 005 M 16 10 M 6
                  DESIGNATORS                   Product Series                          Length: S only
                 A-F-H-L-S                      Connector                                 (1/2 inch increments:
                                                                                          e.g. 6 = 3 inches)
                    ROTATABLE                   Designator                              Strain Relief Style
                     COUPLING                   Angle and Profile                         (H, A, M, D)
                                                  A = 90°
                                                  B = 45°                               Cable Entry (Tables X, XI)
               TYPE B INDIVIDUAL                  S = Straight
                AND/OR OVERALL                                                          Shell Size (Table I)
              SHIELD TERMINATION                Basic Part No.                          Finish (Table II)

                        Length ± .060 (1.52)                          Length *             1.188 (30.2) Approx.
                   Minimum Order Length 2.0 Inch  A Thread            O-Rings
                           (See Note 4)        (Table I)
                                                                                                  * Length
                                                                                                ± .060 (1.52)
                                                      C Typ.                                   Minimum Order
                                                     (Table I)                                 Length 1.5 Inch
                                                                                                (See Note 4)

                                                   E                                      G
                 STYLE 2                         (Table III)                           (Table III)
               (STRAIGHT
               See Note 1)
                         .88 (22.4)                             F (Table III)
                            Max



                                                                                                   H (Table III)



                STYLE 2
                (45° & 90°
               See Note 1)


                  STYLE H                  STYLE A                     STYLE M                 STYLE D
                 Heavy Duty              Medium Duty                 Medium Duty              Medium Duty
                  (Table X)                (Table XI)                  (Table XI)              (Table XI)
                     T                          W                      X                            .135 (3.4)
                                                                                                      Max



                          Cable  V               Cable  Y                     Cable  Y              Cable  Z
                          Range                  Range                       Range                   Entry



             © 2005 Glenair, Inc.                     CAGE Code 06324                             Printed in U.S.A.
              GLENAIR, INC. • 1211 AIR WAY • GLENDALE, CA 91201-2497 • 818-247-6000 • FAX 818-500-9912
             www.glenair.com                       Series 39 - Page 24                E-Mail: sales@glenair.com
