P. 150

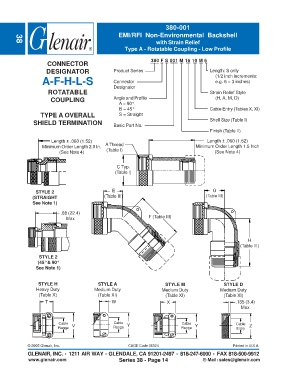

380-001
                                                   EMI/RFI Non-Environmental Backshell
                                                                  with Strain Relief
        38
                                                     Type A - Rotatable Coupling - Low Profile


                     CONNECTOR                                  380 F S 001 M 16 10 M 6
                    DESIGNATOR                  Product Series                           Length: S only
                   A-F-H-L-S                    Connector                                  (1/2 inch increments:
                                                                                           e.g. 6 = 3 inches)
                                                Designator
                     ROTATABLE                                                           Strain Relief Style
                      COUPLING                  Angle and Profile                          (H, A, M, D)
                                                   A = 90°
                                                   B = 45°                               Cable Entry (Tables X, XI)
                  TYPE A OVERALL                   S = Straight
               SHIELD TERMINATION               Basic Part No.                           Shell Size (Table I)
                                                                                         Finish (Table II)

                      Length ± .060 (1.52)                                              Length ± .060 (1.52)
                   Minimum Order Length 2.0 In.  A Thread                          Minimum Order Length 1.5 Inch
                          (See Note 4)       (Table I)                                     (See Note 4)


                                                  C Typ.
                                                 (Table I)



                STYLE 2                         E                                         G
               (STRAIGHT                     (Table III)                               (Table III)
               See Note 1)

                          .88 (22.4)
                             Max                               F (Table III)




                                                                                                         H
                                                                                                     (Table III)

                 STYLE 2
                 (45° & 90°
                See Note 1)


                 STYLE H                  STYLE A                     STYLE M                  STYLE D
                Heavy Duty              Medium Duty                  Medium Duty             Medium Duty
                 (Table X)                (Table XI)                  (Table XI)               (Table XI)
                    T                           W                      X                           .135 (3.4)
                                                                                                      Max



                          Cable  V               Cable  Y                    Cable  Y               Cable  Z
                         Range                  Range                        Range                  Entry



             © 2005 Glenair, Inc.                      CAGE Code 06324                            Printed in U.S.A.
             GLENAIR, INC. • 1211 AIR WAY • GLENDALE, CA 91201-2497 • 818-247-6000 • FAX 818-500-9912
             www.glenair.com                       Series 38 - Page 14                E-Mail: sales@glenair.com
