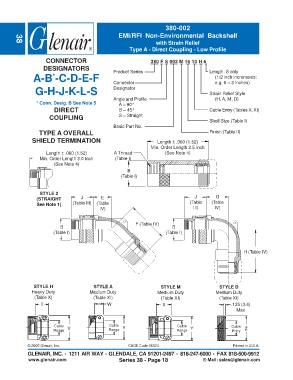

Page 154 - Circular Connector Backshells and Accessories
P. 154

380-002
                                                   EMI/RFI Non-Environmental Backshell
                                                                  with Strain Relief
        38
                                                       Type A - Direct Coupling - Low Profile

                    CONNECTOR                                   380 F S 002 M 16 10 H 6
                   DESIGNATORS                  Product Series                           Length: S only
               A-B -C-D-E-F                     Connector                                  (1/2 inch increments:
                       *
                                                                                           e.g. 6 = 3 inches)
                G-H-J-K-L-S                     Designator                               Strain Relief Style

                                                Angle and Profile                          (H, A, M, D)
                * Conn. Desig. B See Note 5        A = 90°
                        DIRECT                     B = 45°                               Cable Entry (Tables X, XI)
                      COUPLING                     S = Straight
                                                                                         Shell Size (Table I)
                                                Basic Part No.
                 TYPE A OVERALL                                                          Finish (Table II)
              SHIELD TERMINATION                                   Length ± .060 (1.52)
                                                                Min. Order Length 2.5 Inch
                    Length ± .060 (1.52)         A Thread             (See Note 4)
                  Min. Order Length 3.0 Inch     (Table I)
                       (See Note 4)
                                                      B
                                                   (Table I)



                  STYLE 2
                (STRAIGHT          J       E                                      J        G
                See Note 1)    (Table III)  (Table                              (Table   (Table
                                           IV)                                    III)     IV)


                                                          F (Table IV)
                          B                                              B
                       (Table I)                                      (Table I)



                                                                                                       H (Table IV)







               STYLE H                  STYLE A                     STYLE M                  STYLE D
              Heavy Duty               Medium Duty                 Medium Duty             Medium Duty
               (Table X)                (Table XI)                  (Table XI)               (Table XI)
                  T                           W                      X                            .135 (3.4)
                                                                                                    Max


                        Cable  V               Cable  Y                    Cable  Y               Cable  Z
                       Range                  Range                        Range                  Entry


             © 2005 Glenair, Inc.                      CAGE Code 06324                            Printed in U.S.A.
             GLENAIR, INC. • 1211 AIR WAY • GLENDALE, CA 91201-2497 • 818-247-6000 • FAX 818-500-9912
             www.glenair.com                       Series 38 - Page 18                E-Mail: sales@glenair.com
