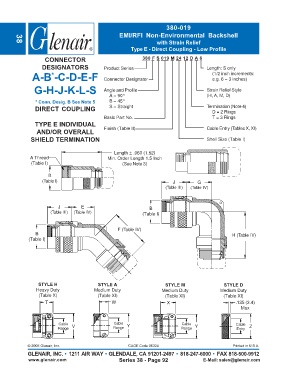

P. 228

380-019
                                                   EMI/RFI Non-Environmental Backshell
                                                                   with Strain Relief
        38
                                                        Type E - Direct Coupling - Low Profile

                    CONNECTOR                                380 F S 019 M 24 12 D A 6
                   DESIGNATORS              Product Series                             Length: S only
               A-B -C-D-E-F                 Connector Designator                          (1/2 inch increments:
                       *
                                                                                          e.g. 6 = 3 inches)
               G-H-J-K-L-S                  Angle and Profile                          Strain Relief Style
                                               A = 90°                                 (H, A, M, D)
                * Conn. Desig. B See Note 5    B = 45°
                DIRECT COUPLING                S = Straight                            Termination (Note 4)
                                                                                          D = 2 Rings
                                            Basic Part No.                                T = 3 Rings
                TYPE E INDIVIDUAL
                AND/OR OVERALL              Finish (Table II)                          Cable Entry (Tables X, XI)
              SHIELD TERMINATION                                                       Shell Size (Table I)

                                                 Length ± .060 (1.52)
              A Thread                        Min. Order Length 1.5 Inch
              (Table I)                             (See Note 3)

                     B
                   (Table I)                                             J          G
                                                                      (Table III)  (Table IV)




                         J         E                           B
                      (Table III)  (Table IV)
                                                             (Table I)

                                                  F (Table IV)
                B                                                                                 H (Table IV)
             (Table I)









                 STYLE H                  STYLE A                     STYLE M                  STYLE D
                Heavy Duty              Medium Duty                  Medium Duty             Medium Duty
                 (Table X)                (Table XI)                  (Table XI)              (Table XI)
                    T                           W                      X                           .135 (3.4)
                                                                                                      Max


                          Cable                  Cable  Y                    Cable                  Cable
                         Range  V               Range                        Range  Y               Entry  Z



             © 2005 Glenair, Inc.                      CAGE Code 06324                            Printed in U.S.A.
             GLENAIR, INC. • 1211 AIR WAY • GLENDALE, CA 91201-2497 • 818-247-6000 • FAX 818-500-9912
             www.glenair.com                       Series 38 - Page 92                E-Mail: sales@glenair.com
