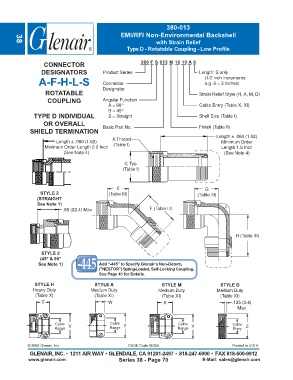

P. 206

380-013
                                                   EMI/RFI Non-Environmental Backshell
                                                                  with Strain Relief
        38
                                                      Type D - Rotatable Coupling - Low Profile


                   CONNECTOR                                380 F S 013 M 16 10 A 6
                  DESIGNATORS               Product Series                          Length: S only
                 A-F-H-L-S                  Connector                                  (1/2 inch increments:
                                                                                       e.g. 6 = 3 inches)
                                            Designator
                    ROTATABLE                                                       Strain Relief Style (H, A, M, D)
                     COUPLING               Angular Function
                                              A = 90°                               Cable Entry (Table X, XI)
                                              B = 45°
               TYPE D INDIVIDUAL              S = Straight                          Shell Size (Table I)
                   OR OVERALL
              SHIELD TERMINATION            Basic Part No.                          Finish (Table II)
                                                                                           Length ± .060 (1.52)
                                                A Thread
                        Length ± .060 (1.52)                                                 Minimum Order
                                                (Table I)
                    Minimum Order Length 2.0 Inch                                             Length 1.5 Inch
                            (See Note 4)                                                       (See Note 4)
                                                     C Typ.
                                                    (Table I)



                                                  E                                    G
                  STYLE 2                     (Table III)                           (Table III)
                 (STRAIGHT
                 See Note 1)
                           .88 (22.4) Max                       F (Table III)





                                                                                                    H (Table III)


                  STYLE 2
                  (45° & 90°
                 See Note 1)              Add “-445” to Specify Glenair’s Non-Detent,
                                          ("NESTOR") Spring-Loaded, Self-Locking Coupling.
                                          See Page 41 for Details.
                STYLE H                  STYLE A                     STYLE M                 STYLE D
               Heavy Duty              Medium Duty                 Medium Duty              Medium Duty
                (Table X)               (Table XI)                   (Table XI)              (Table XI)
                  T                           W                      X                            .135 (3.4)
                                                                                                    Max


                        Cable                  Cable  Y                     Cable                 Cable
                        Range  V               Range                       Range  Y               Entry  Z



             © 2005 Glenair, Inc.                      CAGE Code 06324                            Printed in U.S.A.
             GLENAIR, INC. • 1211 AIR WAY • GLENDALE, CA 91201-2497 • 818-247-6000 • FAX 818-500-9912
             www.glenair.com                       Series 38 - Page 70                E-Mail: sales@glenair.com
