P. 234

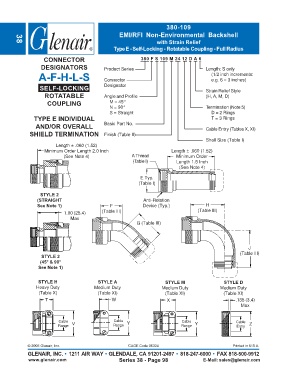

380-109
                                                   EMI/RFI Non-Environmental Backshell
                                                                   with Strain Relief
        38
                                                 Type E - Self-Locking - Rotatable Coupling - Full Radius

                   CONNECTOR                                380 F S 109 M 24 12 D A 6
                  DESIGNATORS                Product Series                            Length: S only
                 A-F-H-L-S                   Connector                                   (1/2 inch increments:
                                                                                         e.g. 6 = 3 inches)
                  SELF-LOCKING               Designator                                Strain Relief Style
                    ROTATABLE                Angle and Profile                         (H, A, M, D)
                     COUPLING                  M = 45°
                                               N = 90°                                 Termination (Note 5)
                                               S = Straight                              D = 2 Rings
               TYPE E INDIVIDUAL                                                         T = 3 Rings
                AND/OR OVERALL               Basic Part No.                            Cable Entry (Tables X, XI)
             SHIELD TERMINATION              Finish (Table II)
                                                                                       Shell Size (Table I)
                        Length ± .060 (1.52)
                    Minimum Order Length 2.0 Inch                        Length ± .060 (1.52)
                            (See Note 4)                A Thread           Minimum Order
                                                        (Table I)          Length 1.5 Inch
                                                                            (See Note 4)

                                                            E Typ.
                                                           (Table I)

                  STYLE 2
                 (STRAIGHT                                   Anti-Rotation
                 See Note 1)                   F             Device (Typ.)             H
                            1.00 (25.4)     (Table III)                             (Table III)
                               Max
                                                          G (Table III)




                                                                                                         J
                                                                                                     (Table III)
                  STYLE 2
                  (45° & 90°
                 See Note 1)


                 STYLE H                  STYLE A                     STYLE M                  STYLE D
                Heavy Duty              Medium Duty                  Medium Duty             Medium Duty
                 (Table X)                (Table XI)                  (Table XI)              (Table XI)
                    T                           W                      X                           .135 (3.4)
                                                                                                      Max


                          Cable                  Cable                       Cable                  Cable
                         Range  V               Range  Y                     Range  Y               Entry  Z




             © 2005 Glenair, Inc.                      CAGE Code 06324                            Printed in U.S.A.
             GLENAIR, INC. • 1211 AIR WAY • GLENDALE, CA 91201-2497 • 818-247-6000 • FAX 818-500-9912
             www.glenair.com                       Series 38 - Page 98                E-Mail: sales@glenair.com
