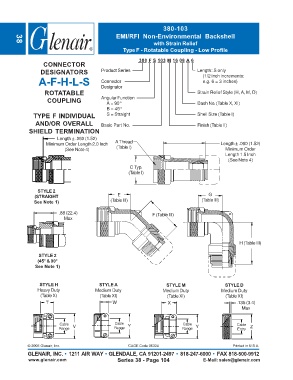

Page 240 - Circular Connector Backshells and Accessories
P. 240

380-103
                                                  EMI/RFI Non-Environmental Backshell
                                                                 with Strain Relief
        38
                                                    Type F - Rotatable Coupling - Low Profile

                                                           380 F S 103 M 16 08 A 6
                   CONNECTOR
                  DESIGNATORS              Product Series                          Length: S only
                                                                                      (1/2 inch increments:
                 A-F-H-L-S                 Connector                                  e.g. 6 = 3 inches)
                                           Designator
                    ROTATABLE                                                      Strain Relief Style (H, A, M, D)
                     COUPLING              Angular Function
                                              A = 90°                              Dash No. (Table X, XI)
                                              B = 45°
               TYPE F INDIVIDUAL              S = Straight                         Shell Size (Table I)
                AND/OR OVERALL             Basic Part No.                          Finish (Table II)
             SHIELD TERMINATION

                         Length ± .060 (1.52)
                                                 A Thread
                    Minimum Order Length 2.0 Inch                                            Length ± .060 (1.52)
                                                  (Table I)
                            (See Note 4)                                                       Minimum Order
                                                                                               Length 1.5 Inch
                                                                                                (See Note 4)
                                                       C Typ.
                                                       (Table I)



                 STYLE 2
               (STRAIGHT                          E                                     G
               See Note 1)                     (Table III)                           (Table III)

                          .88 (22.4)                             F (Table III)
                            Max





                                                                                                     H (Table III)

                 STYLE 2
                 (45° & 90°
                See Note 1)



                  STYLE H                  STYLE A                     STYLE M                 STYLE D
                 Heavy Duty              Medium Duty                 Medium Duty             Medium Duty
                  (Table X)                (Table XI)                  (Table XI)              (Table XI)
                    T                           W                      X                            .135 (3.4)
                                                                                                      Max


                          Cable                  Cable  Y                    Cable                  Cable
                          Range  V               Range                       Range  Y               Entry  Z
